80*62多陣列紅外高精度溫度傳感器+先進軟件算法的非接觸式測溫模組
- 測溫精度±0.3℃，可根據需求定制測溫范圍
- UVC及USB UART雙輸出方式，抗干擾性優異。
- 應用廣泛，可安裝在熱成像測溫安檢門，可擴展外接顯示器，實現多目標同時測溫
MEMS非接觸溫度傳感器、紅外測溫模塊

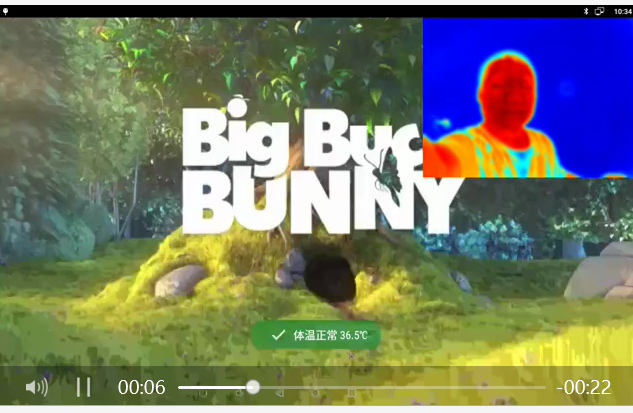

1) 廣告信息發布測溫應用：
在大屏上安裝熱成像雙光測溫模塊，直接實現廣告播放及多人測溫。有人時測溫，無人時播放廣告。
2）機器人測溫應用：
在人臉面板機上獨立安裝測溫模塊，實現人臉識別多人及快速測溫。

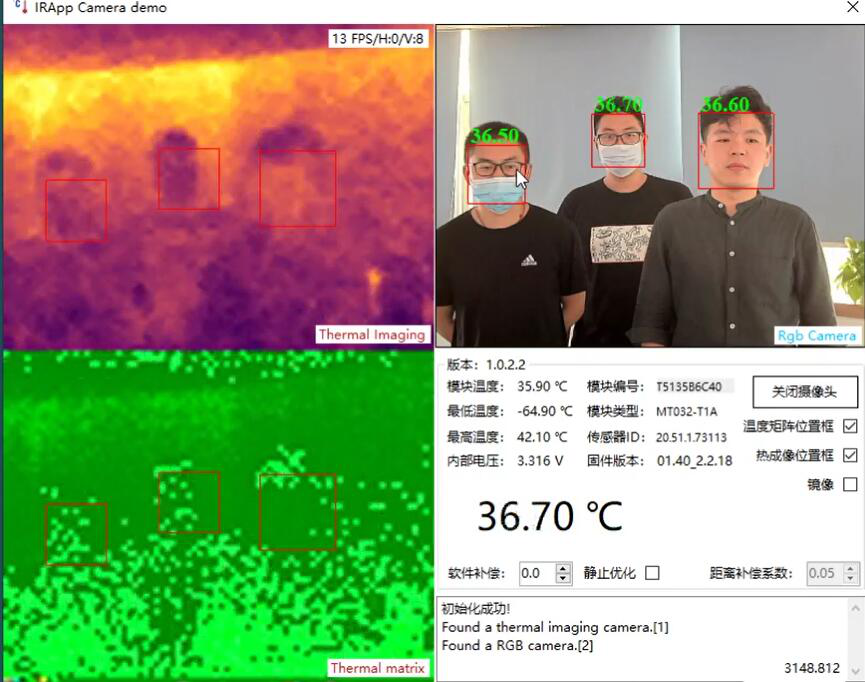

3）體溫快速篩查測溫應用：
雙光測溫模組連接算法服務器，外接任意大屏，實現快速布署測溫。
4） 體溫安檢門應用：
在體溫門上吊裝10.1寸安卓平板一體機，并加裝雙光測溫模組，實現人臉快速測溫。
一、電氣性能
1、傳感器參數
最大感應區域: FOV:55° 分辨率：80*62
傳感器刷新率：8Hz
工作溫度 10~35℃; 測溫精度：±0.3℃。
2、電路參數
輸入電壓：DC5V
接通信協議：USB UVC 及 USB UART
功耗：小于等于 0.5W，工作電流最大 150mA
3、接線定義
測溫模組直接提供 USB 線與主機相連，通用所有設備。內置 HUB，同時支持 RGB 攝像頭及 UVC 協議傳感器。
4、運行環境及注意事項
熱成像傳感器為熱敏元件，安裝及運行環境需要遠離熱源，否則將影響熱成像測溫精度，嚴重時甚至出現明顯溫度異常而導致無法正常使用。對于有發熱的設備，推薦進行與主機分體安裝的方式避免設備運行發熱帶來的影響。
開機需要預熱10分鐘。待整機運行穩定后正式投入使用。
5、通信接口說明
本模塊的 USB UART 對外輸出給用戶部分端口采用波特率 921600， 8 數據位， 1 停止位，無校驗。其中用戶的控制器是主機，熱成像模組是從機，采用一發一收制，主機按固定時間查詢數據。
一、8062測溫模組尺寸（單位：mm）

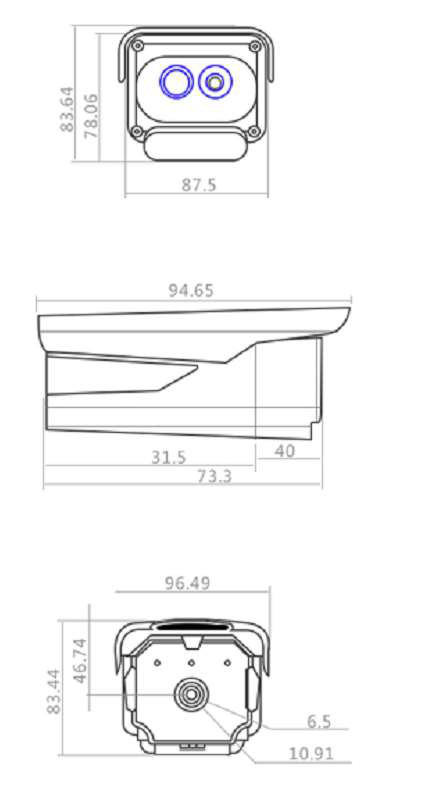

二、機槍外罩尺寸（單位：mm）
