G6K-2F-DC3V
  • G6K-2F-DC3V

G6K-2F-DC3V

所屬類別:信號繼電器

產品規格:

G6K-2F-DC3V
  • G6K-2F-DC3V

G6K-2F-DC3V

所屬類別:信號繼電器

產品規格:

詳細內容

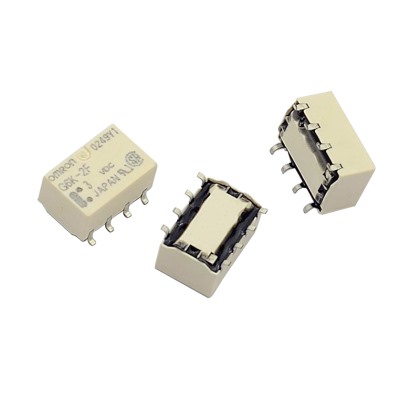

G6K 表面安裝繼電器
實現較小級別的封裝面積與高度低高度的表面安裝繼電器
高5.2mm×寬6.5mm×長10mm的超小型,對應高密度封裝(G6K(U)-2F(-Y)型)。
實現高度為5.2mm的低高度,封裝效率提高的承諾(G6K(U)-2F(-Y)型)。
約0.7g的超輕量型,對應更高速度的封裝。
紅外線照射效率較高的創新端子構造,IRS封裝時端子溫度容易上升,焊接性能良好。(表面安裝端子型)
實現線圈接點間耐高壓AC 1,500V、且耐沖擊電壓1.5kV 10×160μs(Fcc Part68標準)。
將線圈·接點端子間距離的佳化,還備有耐沖擊電壓達到2.5kV 2×10μs(Telcordia規格對應)的Y系列產品。
標準型取得UL/CSA規格、BSI(EN62368-1)認證。
備有端子間距2.54mm型產品可選。
支持接點通電電流2A。
  • ●表面安裝端子型標準型號
    種類 構造 接點構成 型號 線圈
    額定電壓(V)
    最小包裝單位
    單穩型 塑料密封型 DPDT
    (2c)
    G6K-2F DC 3 50
    個/桿裝
    (900
    個/卷)
    DC 4.5
    DC 5
    DC 12
    DC 24
    高絕緣
    G6K-2F-Y
    DC 3
    DC 4.5
    DC 5
    DC 12
    DC 24
    G6K-2G DC 3
    DC 4.5
    DC 5
    DC 12
    DC 24
    高絕緣
    G6K-2G-Y
    DC 3
    DC 4.5
    DC 5
    DC 12
    DC 24
    1繞組閉鎖型 塑料密封型 DPDT
    (2c)
    高絕緣
    G6KU-2F-Y
    DC 3
    DC 4.5
    DC 5
    DC 12
    DC 24
    高絕緣
    G6KU-2G-Y
    DC 3
    DC 4.5
    DC 5
    DC 12
    DC 24

    ●印刷基板用端子型的標準型號
    構造 種類 接點構成 型號 線圈
    額定電壓(V)
    最小包裝單位
    單穩型 塑料密封型 DPDT
    (2c)
    G6K-2P DC 3 50
    個/根
    DC 4.5
    DC 5
    DC 12
    DC 24
    高絕緣
    G6K-2P-Y
    DC 3
    DC 4.5
    DC 5
    DC 12
    DC 24
    1繞組閉鎖型 塑料密封型 DPDT
    (2c)
    高絕緣
    G6KU-2P-Y
    DC 3
    DC 4.5
    DC 5
    DC 12
    DC 24
    注: 1. 訂購時,請注明線圈額定電壓(V)。
        示例: G6K-2F
    此外,交付時的包裝標記及標注的電壓規格為□□VDC。
      2.

    訂購帶狀包裝(表面安裝端子型)時,請在型號末尾加上-TR。

    繼電器本體上并沒有-TR標記。(型號末尾無TR標記時為桿狀包裝。)
    此外,帶狀包裝的最小訂貨單位為2卷(最小包裝單位900個×2卷=1,800個)。

      3. 表面安裝端子型為防濕包裝,印刷電路板用端子型為無防濕包裝。
  • 額定值
    操作線圈/ 單穩型
    項目
    額定電壓(V)
    額定電流
    (mA)
    線圈電阻
    (Ω)
    動作電壓 (V) 復位電壓 (V) 最大容許電壓
    (V)
    消耗功率
    (mW)
    額定定壓%
    DC 3 33.0 91 80% 以下 10% 以上 150%
    100
    DC 4.5 23.2 194
    DC 5 21.1 237
    DC 12 9.1 1,315
    DC 24 4.6 5,220
    注: 1. 額定電流、線圈電阻為線圈溫度+23℃時的值,公差±10%。
      2 動作特性為線圈溫度+23℃時的值。
      3. 最大容許電壓為繼電器線圈能夠施加的電壓的最大值。

    操作線圈/1繞組閉鎖型(G6KU-2F-Y, G6KU-2G-Y, G6KU-2P-Y)
    項目
    額定電壓(V)
    額定電流
    (mA)
    線圈電阻
    (Ω)
    置位電壓 (V) 重置電壓 (V) 最大容許電壓
    (V)
    消耗功率
    (mW)
    額定定壓%
    DC 3 33.0 91 75%以下 75% 以下 150%
    100
    DC 4.5 23.2 194
    DC 5 21.1 237
    DC 12 9.1 1,315
    DC 24 4.6 5,220
    注: 1. 額定電流、線圈電阻為線圈溫度+23℃時的值,公差±10%。
      2 動作特性為線圈溫度+23℃時的值。
      3. 最大容許電壓為繼電器線圈能夠施加的電壓的最大值。

    開關部(接點部)
    項目 負載
    電阻負載
    接點接觸結構 交叉式雙接點
    接點材質 銀(金合金接點)
    額定負載 0.3 A 125 VAC;
    1 A 30 VDC
    額定通電電流 2A
    接點電壓的最大值 125 VAC, 60 VDC
    接點電流的最大值 1A

    性能
    種類
    項目
    單穩型 1繞組閉鎖型
    G6K-2F, G6K-2G, G6K-2P G6K-2F-Y, G6K-2G-Y,G6K-2P-Y G6KU-2F-Y, G6KU-2G-Y,G6KU-2P-Y
    接觸電阻 *1 100 mΩ 以下
    動作(置位)時間 3 ms 以下
    復位(重置)時間 3 ms 以下
    最小置位、重置脈沖幅度 - 10 ms
    絕緣電阻 *2 1,000 MΩ 以上 (500 VDC)
    耐壓 線圈與接點間 1,500 VAC, 50/60 Hz 1 min
    異極接點間 1,000 VAC, 50/60 Hz 1 min
    同極接點間 750 VAC, 50/60 Hz 1 min
    耐沖擊電壓 線圈與接點間 1,500 V (10 × 160 νs) 2,500 V (2 × 10 νs)
    1,500 V (10 × 160 νs)
    異極接點間 1,500 V (10 × 160 νs)
    同極接點間
    振動 耐久 10-55-10 Hz, 2.5 mm 單振幅 (5 mm 雙振幅) 、 55~500 Hz, 300 m/s2
    誤動作 10-55-10 Hz, 1.65 mm 單振幅 (3.3 mm 雙振幅) 、 55~500 Hz, 200 m/s2
    沖擊 耐久 1,000 m/s2
    誤動作 750 m/s2
    壽命 機械 50,000,000 次以上 ( 開關頻率36,000次/h)
    電氣 100,000 次以上 (額定負載 開關頻率1,800 次/h)
    故障率 (P 水準) *3 10 μA 10 mVDC
    使用環境溫度 -40~70°C (無結冰、無凝露)
    使用環境濕度 5%~85%
    重量 約0.7 g
    注: 上述值為初始值
      1. 測量條件:根據電壓下降法,在DC1V 10mA的條件下。
      2. 測量條件:用DC500V兆歐表測量,位置與測量耐壓時相同。
      3. 該值是開關頻度120次/min時的值,接觸電阻的故障判定值50Ω。該值根據開關頻率、使用環境的不同會有所變化,請事先確認實際使用條件后再使用。
  • 單穩型
    G6K-2F
    G6K:Dimensions1
    印刷基板加工尺寸
    (頂視圖)
    尺寸公差:±0.1mm

    G6K:Dimensions2
    端子配置/內部連接圖
    (頂視圖)
    G6K:Dimensions3
    注.請注意線圈極性。
    注 1: 一般尺寸公差為±0.3mm。
    注 2: 端子間水平差在0.1mm以下。
