G4W-2 PCB功率繼電器
脈沖電壓10kV、耐電壓4kV的電源開閉用
輸入·輸出間<線圈接點間>完全分離，實現耐沖擊電壓10,000V。
耐圈接點間的絕緣距離8mm以上，滿足VDE規格的C/250，耐電壓AC4,000V以上，符合日本電氣用品取締法標準品取得UL508、CSA規格。
備有VDE規格認證品。是否可生產請另行查詢。
1a型（TV-8）、2a型（TV-5）適用相應的TV額定。
備有全波整流型。
脈沖電壓10kV、耐電壓4kV的電源開閉用
輸入·輸出間<線圈接點間>完全分離，實現耐沖擊電壓10,000V。
耐圈接點間的絕緣距離8mm以上，滿足VDE規格的C/250，耐電壓AC4,000V以上，符合日本電氣用品取締法標準品取得UL508、CSA規格。
備有VDE規格認證品。是否可生產請另行查詢。
1a型（TV-8）、2a型（TV-5）適用相應的TV額定。
備有全波整流型。
- 標準型(UL規格、 CSA規格認證型)
接點過程分類
SPST-NO (1a) DPST-NO (2a) 包裝單位 型號 線圈額定電壓 型號 線圈額定電壓 標準型 G4W-1112P-US-TV8 12 VDC G4W-2212P-US-TV5 12 VDC 50 個/托盤 24 VDC 24 VDC 100 VDC 100 VDC 注: 關于VDE標準認證型和完全密封型，請垂詢本公司經銷商。
全波整流型 (UL規格、CSA規格認證型)接點構成分類SPST-NO (1a) DPST-NO (2a) 最小包裝單位 型號 線圈額定電壓 型號 線圈額定電壓 標準型 G4W-1112P-US-TV8-Z 12 VDC G4W-2212P-US-TV5-Z 12 VDC 50 個/托盤 24 VDC 24 VDC 100 VDC 100 VDC 注: 訂購時，請注明線圈額定電壓（V）。
此外，交付時的包裝標記及標注的電壓規格為□□ VDC。 - 線圈操作
單面穩定型項目額定電壓額定電流
(mA)線圈電阻
(Ω)動作電壓
(V)復位電壓
(V)最大容許
電壓(V)消耗功率
(mW)% of rated voltage 12 VDC 66.7 180 80%
以下10%
以上130%
(at 23°C)約 0.8 mW 24 VDC 33.3 720 100 VDC 8 12,500 注: 1. 線圈電阻是線圈溫度在＋23℃時的值，公差為±15%。 2. 動作特性為線圈溫度在＋23℃時的值。 3. 最大容許電壓為繼電器線圈能夠施加的電壓的最大值。
注: 除非另有規定，否則所有尺寸均采用毫米作為單位。
標準型

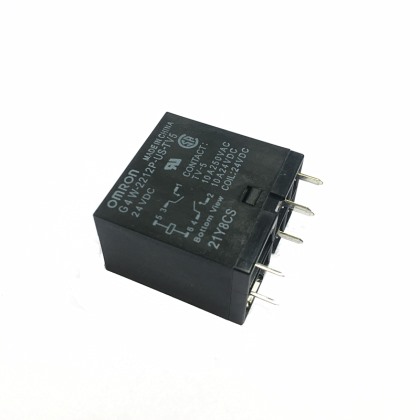

該插圖為G4W-2212P-US-TV5。
G4W-1112P-US-TV印刷基板加工尺寸 G4W-1112P-US-TV8(-Z)
(Bottom View)
尺寸公差為±0.1mm
端子配置/內部連接圖
(Bottom View)
印刷基板加工尺寸 G4W-2212P-US-TV5(-Z)
(Bottom View)
尺寸公差為±0.1mm
端子配置/內部連接圖
(Bottom View)
