G9EJ-1-P-E  DC功率繼電器
  • G9EJ-1-P-E  DC功率繼電器

G9EJ-1-P-E DC功率繼電器

所屬類別:DC功率繼電器

產品規格:

G9EJ-1-P-E  DC功率繼電器
  • G9EJ-1-P-E  DC功率繼電器

G9EJ-1-P-E DC功率繼電器

所屬類別:DC功率繼電器

產品規格:

詳細內容

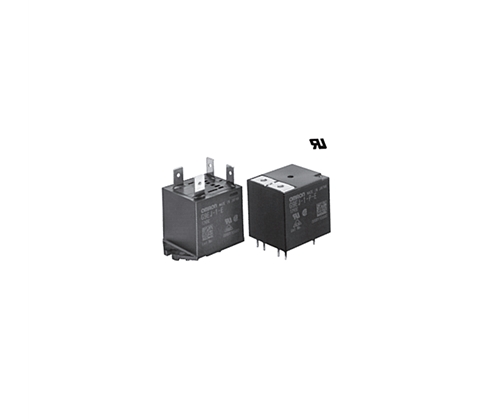

G9EJ-1-E DC功率繼電器
實現接點額定值為DC400V 15A的小型DC功率繼電器
配備采用高效磁回路的磁滅弧功能,實現了高容量斷路。
采用創新的接點驅動方式,提高了耐浪涌性能,實現了預充電用途的長壽命化。
實現功耗的削減。
重量約45g的小巧輕盈型。
RoHS 指令




歐姆龍DC功率繼電器 ,G9EB-1-B DC1OOV,omron繼電器G9EB-1-B DC1OOV
  • 種類 端子形狀 極數接點構成 線圈額定電壓 型號 最小包裝單位(個)
    線圈端子 接點端子
    開關通電型 接線片端子
    #250
    接線片端子
    #250
    SPST-NO DC12 V G9EJ-1-E-UVD 10
    DC24 V
    印刷基板用端子 印刷基板用端子 DC12 V G9EJ-1-P-E-UVD
    DC24 V
  • 額定值
    操作線圈
    額定電壓 額定電流 線圈電阻 動作電壓 復位電壓 最大容許電壓(注3.) 功耗
    DC12 V 100 mA 120 Ω 額定電壓的60%以下 額定電壓的5%以上 額定電壓的130%
    (23℃ 10分鐘以內)
    約1.2 W
    DC24 V 50 mA 480 Ω
    注1: 額定電流、線圈電阻是指線圈溫度為23℃時的值,公差為±10%。
    注2: 動作特性是指線圈溫度+23℃時的值。
    注3: 最大容許電壓是指繼電器線圈能承受的電壓最大值。

    開關部
    項目 阻性負載
    額定負載 DC400V 15A
    額定通電電流 15 A
    接點電壓的最大值(開關) 400 V
    接點電流的最大值(開關) 15 A

    性能
    項目 G9EJ-1(-P)-E-UVD
    接觸電阻*1 100mΩ以下
    接點電壓降 0.2V以下(15A通電時)
    動作時間 *2 50 ms 以下
    復位時間 *2 30 ms 以下
    絕緣電阻 *3 線圈-接點間 1,000 MΩ以上
    同極接點間 1,000 MΩ以上
    耐壓 線圈-接點間 AC2,500V 1分鐘
    同極接點間 AC2,500V 1分鐘
    耐沖擊電壓 *4 4,500 V
    耐振動 壽命 10~55~10Hz 單振幅0.75mm
    (加速度: 2.94 ~ 88.9 m/s2)
    誤動作 10~55~10Hz 單振幅0.75mm
    (加速度: 2.94 ~ 88.9 m/s2)
    耐沖擊 壽命 490 m/s2
    誤動作 勵磁 490 m/s2
    無勵磁 98 m/s2
    機械壽命 *5 20萬次以上
    電氣壽命 *6 DC400V 15A 10,000次以上
    電氣壽命(阻性負載) *6 DC400V 25A 100,000次以上
    短期通電電流 30A(20秒)
    過載開關 DC400V 30A(100次以上)
    最大切斷電流 DC400V 50A(5次)
    逆極性切斷 DC400V -15A(1,000次以上)
    使用環境溫度 -40~+70℃(無結冰、無凝露)
    使用環境濕度 5~85%
    重量(含附屬品) 約45g
    注: 如果沒有特別指明,則上述數值為環境溫度+23℃下的初始值。
    *1. 測量條件:根據電壓下降法,在DC5V 1A的條件下。
    *2. 測量條件:外加額定操作電壓時(無二極管), 不包括接點震蕩時間。
    *3. 測量條件:DC500V絕緣電阻計。
    *4. JEC-212(1981)標準脈沖電壓波形(1.2×50μs)。
    *5. 測試條件/開關頻率:3600次/小時
    *6. 測試條件/開關頻率:60次/小時
  • (單位:mm)
    G9EJ-1-E-UVD
    端子排列/內部接線圖
    (TOP VIEW)


    注:接點端子有極性,連接時請注意。
    線圈無極性。

    安裝孔加工尺寸
    尺寸 (mm) 公差 (mm)
    ~ 10 ±0.3
    10 ~ 50 ±0.5


    G9EJ-1-P-E-UVD
    端子排列/內部接線圖
    (TOP VIEW)


    注:接點端子有極性,時請注意。
    圈無極性。
    安裝孔加工尺寸
    尺寸 (mm) 公差 (mm)
    ~ 10 ±0.3
    10 ~ 50 ±0.5
