歐姆龍(高頻)信號/Mosfet繼電器應用于示波器

來源: 時間:2024-04-26 17:06:50 瀏覽次數:

示波器是一種用途十分廣泛的電子測量?jī)x器。它能把肉眼看不見的電信號變換成看得見的圖像,便于人們研究各種電現象的變化過程。示波器利用狹窄的、由高速電子組成的電子束,打在涂有熒光物質的屏面上,就可產生細小的光點(這是傳統的模擬示波器的工作原理)。在被測信號的作用下,電子束就好像一支筆的筆尖,可以在屏面上描繪出被測信號的瞬時值的變化曲線。利用示波器能觀察各種不同信號幅度隨時間變化的波形曲線,還可以用它測試各種不同的電量,如電壓、電流頻率、相位差調幅度等等。

按照信號的不同分類
模擬示波器采用的是模擬電路(示波管,其基礎是電子槍)電子槍向屏幕發射電子,發射的電子經聚焦形成電子束,并打到屏幕上。屏幕的內表面涂有熒光物質,這樣電子束打中的點就會發出光來。
數字示波器則是數據采集,A/D轉換,軟件編程等一系列的技術制造出來的高性能示波器。數字示波器的工作方式是通過模擬轉換器(ADC)把被測電壓轉換為數字信息。數字示波器捕獲的是波形的一系列樣值,并對樣值進行存儲,存儲限度是判斷累計的樣值是否能描繪出波形為止,隨后,數字示波器重構波形。數字示波器可以分為數字存儲示波器(DSO),數字熒光示波器(DPO)和采樣示波器。
模擬示波器要提高帶寬,需要示波管、垂直放大和水平掃描全面推進。數字示波器要改善帶寬只需要提高前端的A/D轉換器的性能,對示波管和掃描電路沒有特殊要求。加上數字示波管能充分利用記憶、存儲和處理,以及多種觸發和超前觸發能力。廿世紀八十年代數字示波器異軍突起,成果累累,大有全面取代模擬示波器之勢,模擬示波器的確從前臺退到后臺。
按照結構和性能不同分類
①普通示波器。電路結構簡單,頻帶較窄,掃描線性差,僅用于觀察波形。
②多用示波器。頻帶較寬,掃描線性好,能對直流、低頻、高頻、超高頻信號和脈沖信號進行定量測試。借助幅度校準器和時間校準器,測量的準確度可達±5%。
③多線示波器。采用多束示波管,能在熒光屏上同時顯示兩個以上同頻信號的波形,沒有時差,時序關系準確。
④多蹤示波器。具有電子開關和門控電路的結構,可在單束示波管的熒光屏上同時顯示兩個以上同頻信號的波形。但存在時差,時序關系不準確。
⑤取樣示波器。采用取樣技術將高頻信號轉換成模擬低頻信號進行顯示,有效頻帶可達GHz級。
⑥記憶示波器。采用存儲示波管或數字存儲技術,將單次電信號瞬變過程、非周期現象和超低頻信號長時間保留在示波管的熒光屏上或存儲在電路中,以供重復測試。
⑦數字示波器。內部帶有微處理器,外部裝有數字顯示器,有的產品在示波管熒光屏上既可顯示波形,又可顯示字符。被測信號經模一數變換器(A/D變換器)送入數據存儲器,通過鍵盤操作,可對捕獲的波形參數的數據,進行加、減、乘、除、求平均值、求平方根值、求均方根值等的運算,并顯示出答案數字。
Omron產品功能

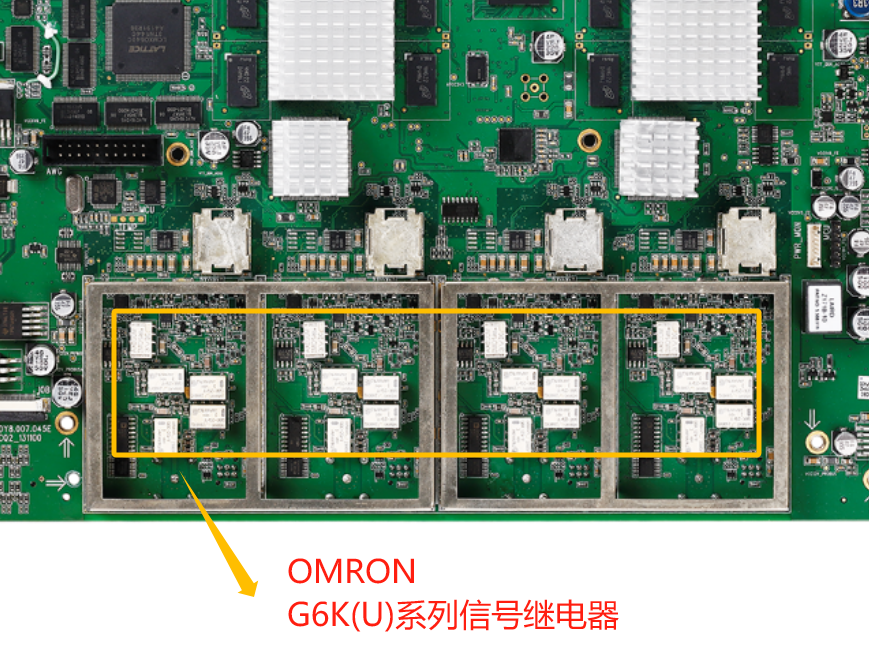

1)G6K(U)系列(高頻)信號繼電器、G3VM系列MOSFET繼電器
2)作用:示波器后級模擬信號的交/直流信號切換
3)特點:穩定、安全、功耗低、品牌
4)應用點:示波器主板
5)單機用量:各2~20PCS不等
